Enfriador de tornillo de película descendente de frecuencia variable

Enfriamiento eficiente para cargas variables

El enfriador de tornillo de película descendente de frecuencia variable de Noran combina la tecnología de evaporación de película descendente con compresión de tornillo de frecuencia variable para un enfriamiento eficiente y flexible.

El evaporador de película descendente ayuda a reducir la carga de refrigerante mientras mantiene una transferencia de calor eficiente. El control de frecuencia variable ajusta la capacidad de refrigeración según la demanda real, lo que hace que el sistema sea ideal para cargas de refrigeración cambiantes y largas horas de funcionamiento.

Contáctenos

ANTERIOR:Enfriador inundado de tornillo enfriado por agua SIGUIENTE:No producto siguiente

Descripción
Especificación
Aplicación
Estudio de caso
Preguntas frecuentes

1. Ventajas clave

A. Reducir la carga de refrigerante

El evaporador de película descendente distribuye el refrigerante sobre los tubos de intercambio de calor, lo que reduce el inventario de refrigerante en comparación con los diseños inundados convencionales.

B. Transferencia de calor eficiente

Una fina película de refrigerante se evapora continuamente sobre la superficie de intercambio de calor, lo que favorece una transferencia de calor eficiente.

C. Control de capacidad variable

El compresor de tornillo de frecuencia variable ajusta automáticamente la capacidad según la carga de refrigeración real, mejorando la eficiencia durante el funcionamiento a carga parcial.

D. Operación industrial confiable

Diseñado para sistemas de refrigeración industriales y centralizados de larga duración con demandas de producción cambiantes.

2. Película que cae versus evaporación inundada

Ambas tecnologías proporcionan enfriamiento evaporativo eficiente, pero sus prioridades de diseño son diferentes.

	Película que cae	inundado
Diseño de evaporador	El refrigerante forma una película sobre los tubos de intercambio de calor.	Los tubos están sumergidos en refrigerante líquido.
Carga de refrigerante	inferior	Relativamente más alto
Transferencia de calor	Eficiente	Eficiente
Adaptabilidad de carga	Excelente cuando se combina con control de frecuencia variable	Muy adecuado para un funcionamiento estable con cargas elevadas
Enfoque típico	Cargas variables, eficiencia y optimización del refrigerante.	Cargas de refrigeración grandes y estables

Para instalaciones con cambios frecuentes de carga y largas horas de funcionamiento, la combinación de evaporación de película descendente y compresión de frecuencia variable puede proporcionar una solución particularmente atractiva.

3. Características clave

Evaporador de película descendente
Compresor de tornillo de frecuencia variable
Intercambiadores de calor de alta eficiencia
Válvula de expansión electrónica
Control de capacidad inteligente
Carga de refrigerante optimizada
Configuración industrial personalizada

modelo	NLSW	310UMD	380JMD	420JMD	460JMD	540JMD	610JMD	700UMD	760UMD	820UMD	1090JMS	1210JMS	13307JMS	16307JMS
Capacidad frigorífica	kilovatios	308	379	421	456	544	607	693	763	815	1088	1214	1526	1630
	Kcal/h(x10^4)	26.5	32.6	36.2	39.2	46.8	52.2	59.6	65.6	70.1	93.6	104.4	131.2	140
	RT	88	108	120	130	155	173	198	218	233	311	347	436	466
Ratio de eficiencia energética COP		6.25	6.36	6.38	6.36	6.45	6.51	6.66	6.66	6.66	6.45	6.51	6.51	6.66
Compresor	Formularioularioulario	Tipo avanzado de doble tornillo semisellado asimétrico
	Potencia de entrada de refrigeración	49.3	59.5	66.1	71.7	84.3	93.3	104	115	122	168.6	186.6	230	244
	Corriente de funcionamiento de refrigeración	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9
	Control de aforo	0-25%-50%-75%-100%(25% para puesta en marcha)
	Número de compresores	1	1	1	1	1	1	1	1	1	2	2	2	2
Condensador	Formularioularioulario	Tipo de carcasa y tubo con rosca externa eficiente
	Caudal de agua de refrigeración	80	98	110	119	141	158	179	198	211	282	316	396	422
	Interfaz de tubería de agua	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Caída de presión del agua	50	50	55	55	60	60	60	65	65	65	65	70	70
evaporador	Formularioularioulario	Tipo de película descendente eficiente
	Caudal de refrigerante	53	65	72	78	94	104	119	131	140	188	208	262	280
	Interfaz de tubería de agua	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Caída de presión del agua	50	50	55	55	60	60	60	65	65	65	65	70	70
Modo de aceleración		Válvula de expansión electrónica
Dispositivo de protección de seguridad		Protección de alto y bajo voltaje, antihielo, protección contra sobrecalentamiento (doble), válvula de seguridad, protección contra sobrecarga, subfase, fase inversa, bajo voltaje, sobrevoltaje, protección de flujo de agua, etc.
criógeno		R22
Dimensión	Largo (mm)	3200	3600	3600	3600	3700	3700	3700	3700	3700	4420	4500	4800	5090
	Ancho (mm)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1500	1500	1700	1840
	Alto (mm)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1751	1960	1980	2040
Valor de ruido	dB(A)	67	67	67	68	69	70	70	71	71	71	71	72	72
Calidad general	kilos	2400	2600	2700	2800	2900	3000	3300	3500	3800	5800	6000	6600	7000
peso corriendo	kilos	2850	3050	3200	3350	3400	3500	3650	3900	4200	6800	7000	7300	7800

Condiciones de calificación:

Entrada/salida de agua fría: 12°C / 7°C; entrada/salida de agua de refrigeración: 30°C / 35°C; Refrigerante: R22/ R410/R134a / Refrigerante opcional según requerimientos del mercado. Las mediciones de ruido se tomaron 2 m delante de la unidad principal a una altura de 1,5 m, y el promedio se calculó a partir de los cuatro puntos (delantero, trasero, izquierdo y derecho). La fuente de alimentación estándar es 380 V, 50 Hz, 3P; Se pueden personalizar otros requisitos.

Las especificaciones finales se seleccionan según la capacidad de enfriamiento y las condiciones operativas del proyecto.

1. Diseñado para cargas de enfriamiento variables

Esta enfriadora es especialmente adecuada para clientes que:

Operar múltiples líneas de producción con horarios cambiantes
Experimente variaciones significativas en la demanda de refrigeración
Haga funcionar las enfriadoras durante largos períodos bajo carga parcial.
Requiere refrigeración centralizada para múltiples áreas de producción.
Centrarse en reducir los costos operativos y de energía a largo plazo

Cuando la demanda de refrigeración cambia, la enfriadora se ajusta con ella.

2. Aplicaciones típicas

Procesamiento químico · Fabricación farmacéutica · Procesamiento de plástico · Alimentos y bebidas · Electrónica · Fabricación de automóviles · Enfriamiento central de procesos · Grandes instalaciones de fabricación

Aplicación:

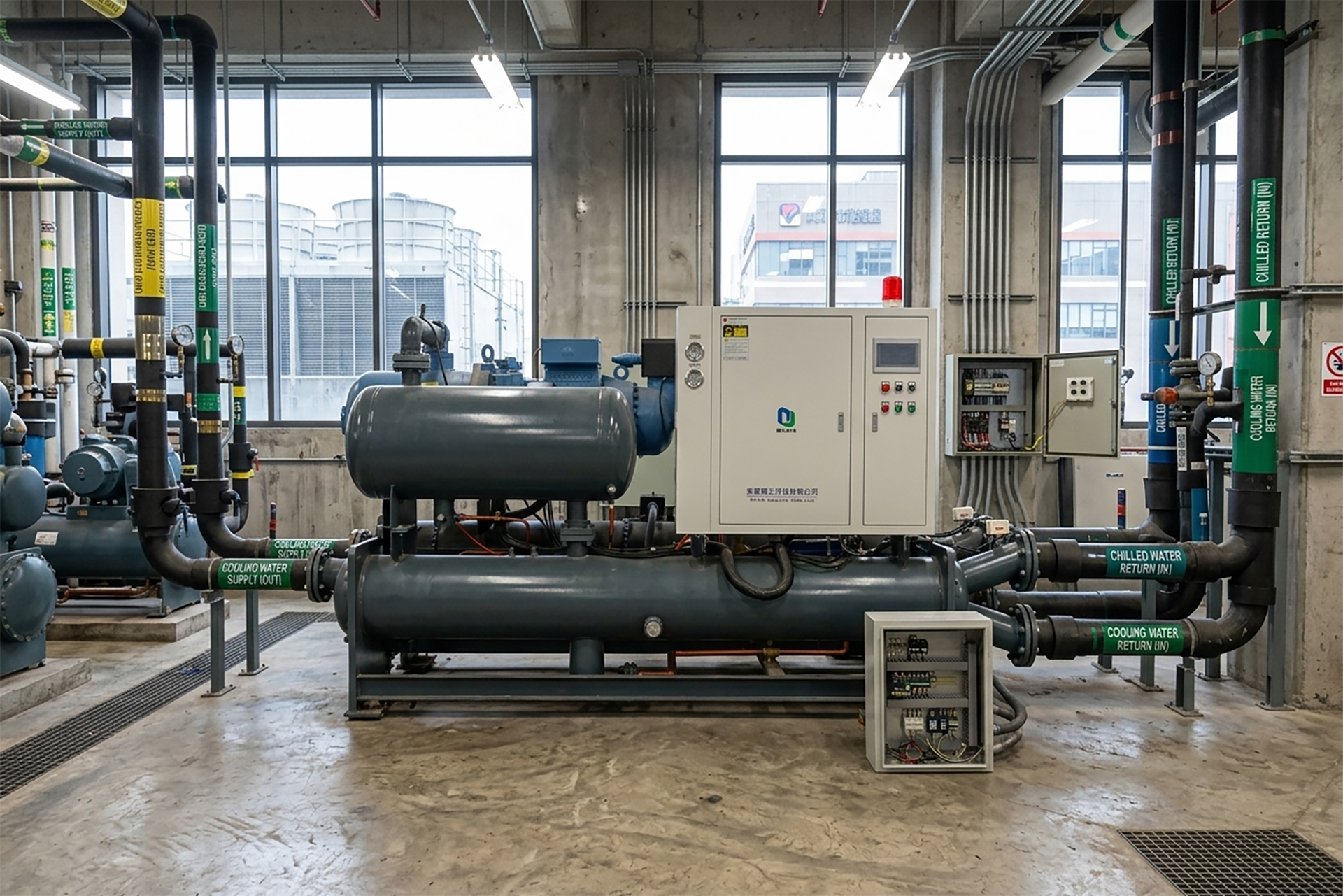

Refrigeración de la línea de procesamiento de una fábrica de fibras químicas--- en Jiangsu, China

Capacidad de refrigeración:233RT

dbzakomk1789007383

1. ¿Qué es una enfriadora de película descendente?

Un enfriador de película descendente utiliza un evaporador donde el refrigerante forma una película delgada sobre los tubos de intercambio de calor y se evapora para absorber el calor. Puede proporcionar una transferencia de calor eficiente con una carga de refrigerante más baja.

2. ¿Por qué combinar la evaporación de película descendente con el control de frecuencia variable?

El diseño de película descendente se centra en la transferencia eficiente de calor y la optimización del refrigerante, mientras que el control de frecuencia variable permite que el compresor adapte la capacidad de enfriamiento a la carga real.

3. La película se cae o se inunda: ¿cuál es mejor?

Ambos tienen sus ventajas. La película descendente es especialmente adecuada cuando es importante una carga de refrigerante más baja y un funcionamiento flexible a carga parcial. Los sistemas inundados pueden ser una excelente opción para cargas de refrigeración grandes y estables.

4. ¿Es adecuado para refrigeración de procesos industriales?

Sí. Está diseñado para grandes instalaciones industriales y sistemas de refrigeración centralizados donde la demanda de refrigeración varía según las condiciones de producción.
