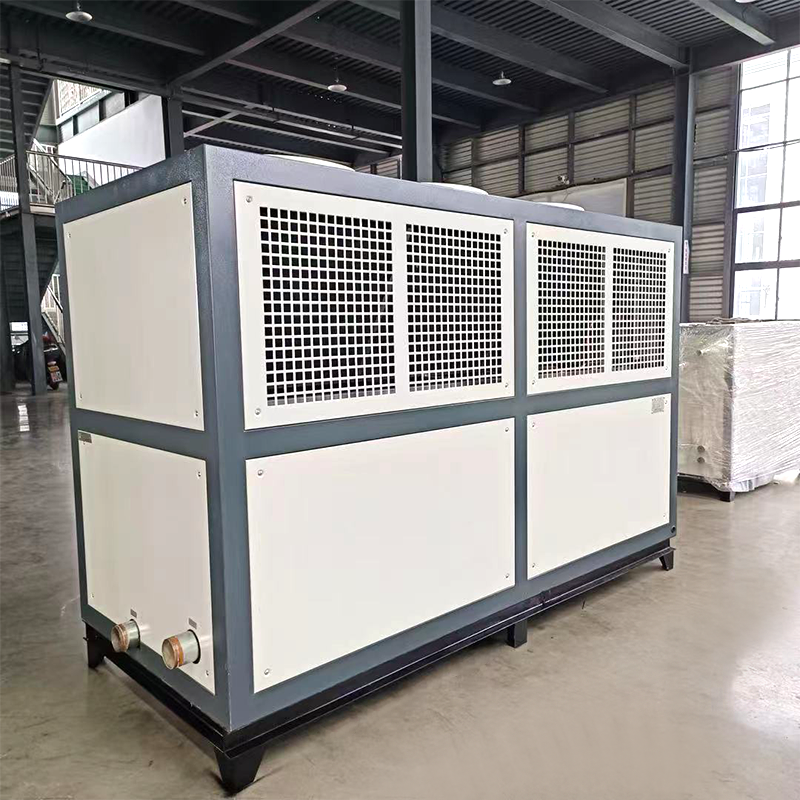

Enfriador de aceite enfriado por aire

Temperatura de aceite estable para un mecanizado confiable

Los enfriadores de aceite enfriados por aire de Noran eliminan continuamente el calor del aceite de refrigeración y mantienen una temperatura estable del aceite de 5 °C a 40 °C. Al controlar la temperatura del aceite, ayudan a reducir las fluctuaciones térmicas, proteger el equipo, extender la vida útil y mantener la eficiencia del mecanizado.

Beneficios clave

Control de temperatura de 5°C a 40°C
Eliminación continua de calor
Operación estable del equipo
Diseño compacto refrigerado por aire
No se requiere torre de enfriamiento externa
Ayuda a prolongar la vida útil del equipo

Contáctenos

ANTERIOR:No producto anterior SIGUIENTE:No producto siguiente

Descripción
Especificación
Aplicación
Estudio de caso
Preguntas frecuentes

1.Proceso de enfriamiento

Enfriamiento continuo de aceite

El aceite caliente generado durante el mecanizado circula a través del enfriador de aceite, donde se elimina el exceso de calor. Luego, el aceite enfriado regresa al equipo para un control continuo de la temperatura.

Entrada de aceite caliente
↓
Eliminación de calor
↓
Control de temperatura
↓
Salida de aceite enfriado

Este ciclo continuo ayuda a mantener estable la temperatura del equipo y el rendimiento operativo.

2. ¿Por qué los enfriadores de aceite Noran?

Control preciso de la temperatura

Mantiene el aceite de refrigeración a la temperatura requerida para reducir las fluctuaciones térmicas.

Eliminación eficiente del calor

Elimina continuamente el calor generado por los sistemas de mecanizado, hidráulicos y de lubricación.

Diseño compacto refrigerado por aire

Utiliza aire ambiente para la disipación de calor sin una torre de enfriamiento externa o un sistema de agua de enfriamiento.

Protección de equipos

La temperatura estable del aceite ayuda a reducir el desgaste relacionado con el calor y prolonga la vida útil del equipo.

Rendimiento confiable

Proporciona enfriamiento constante para mecanizado continuo y operación industrial.

modelo	NLSF	01LY	02LY	03LY	05LY	08LY	10 años	12 años	15 años	20 años	25 años	30 años	40 años
Capacidad de refrigeración	10³KCal	2.4	4.7	7.6	12	19	25.8	29.3	38.7	51.6	59.2	77.4	103.2
	kilovatios	2.75	5.5	8.85	14	22.1	30	34.4	45	60	68.8	90	120
Compresor	Potencia kilovatios	0.9	1.77	2.4	4.3	7.6	7.9	8.9	12.5	15.7	17.9	25	31.4
	Cantidad	1	1	1	1	1	2	1	3	2	2	2	4
Toda la potencia de la máquina	kilovatios	1.36	2.54	3.4	5.13	7.75	10.59	12.41	15.88	22.24	26.24	31.89	45.01

evaporador	Formularioulario	Tubo de placa del tanque de agua, placa de acero inoxidable
	flujo de agua	0.5	1	1.4	2.25	4	5	6	8.5	11.2	13	18	22

	Dimensión de la interfaz	DN15	DN25	DN25	DN25	DN40	DN40	DN50	DN50	DN50	DN50	DN65	DN65

Condensador	Formularioulario	Tubos de cobre rojo de alta eficiencia cubiertos con aletas de aluminio. Ventilador silencioso del rotor exterior.
	Cantidad de aire de refrigeración (m³/h)	1450	2900	3400	5800	9600	13000	17000	21000	26000	31500	34880	48800

Potencia del ventilador (kW)		0.08	0.16	0.18	0.32	0.5	0.9	1.2	1.56	1.8	2.34	2.4	3.2

Bomba de circulación de aceite	Potencia kilovatios	0.37	0.37	0.55	0.55	0.75	0.75	1.1	1.5	2.2	2.2	3	4
	Elevación(m)	22	28	28	28	28	28	28	28	28	28	28	28

Volumen del tanque de aceite	L	30	40	60	100	150	200	320	330	400	500	500	600

Dimensión	Largo (mm)	700	800	1050	1200	1300	1450	1650	1950	2400	2600	2900	3200
	Ancho (mm)	550	660	620	660	860	920	920	950	1100	1120	1120	1200
	Alto (mm)	990	1300	1300	1300	1300	1760	1800	1860	2000	2000	2000	2100
Peso (kg)		80	120	160	200	320	450	660	750	1000	1200	1400	1700
Dispositivo de protección de seguridad	Falta de alarma de fase inversa, Protección de alto y bajo voltaje, Protección de sobrecarga de corriente, Alarma de escasez de agua, Protección anticongelante, Protección de retardo, etc.

Condiciones de refrigeración	Entrada de aceite frío 12 ℃, exportaciones de aceite frío; Temperatura ambiente ≤ 35 ℃

criógeno	R22 o (otros refrigerantes: R407C, R410A, R404A, R134a)

Fuente de alimentación/voltaje	380V/3PH/50HZ (otros voltajes: 460V/3PH/60HZ, 220V/3PH/60HZ)

Nota:

*Las condiciones de capacidad de enfriamiento se basan en: Temperatura de salida del aceite enfriado: 7 °C, temperatura de retorno del aceite enfriado: 12 °C.

*El rango de temperatura seguro es de 5 a 40 °C.

*Se puede satisfacer la demanda personalizada.

Aplicación:

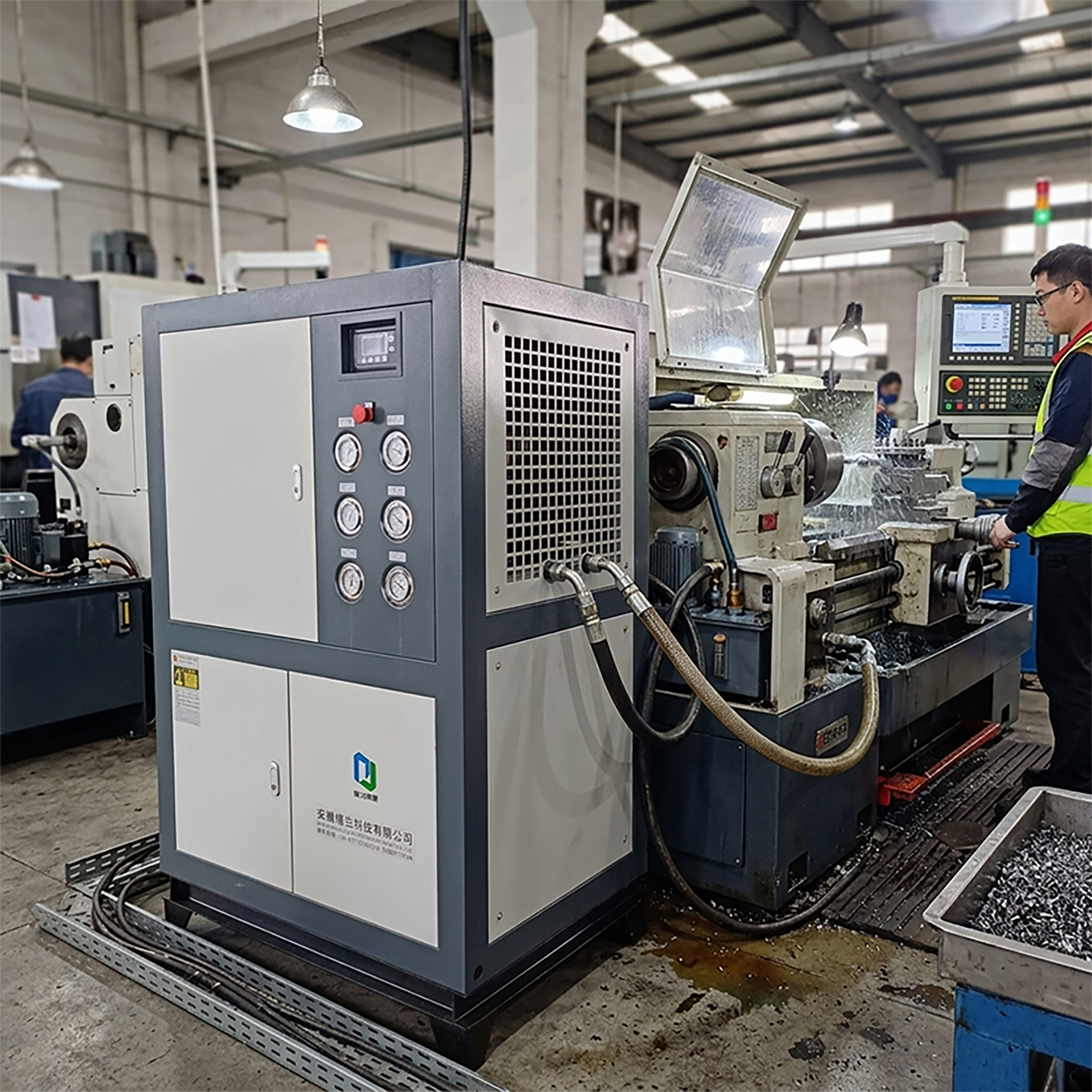

Planta de producción de mecanizado ----- Chongqing, China

Objetivo de enfriamiento: 25±2°C

Flujo de aceite de proceso: 50~60 L/min

Resultado: Garantiza una refrigeración eficaz del husillo del torno CNC y del fluido de corte circulante.

uzqslhqx1789001729

La temperatura real, el caudal y el tiempo de retención deben determinarse según el tipo de jugo, el diseño del proceso y los requisitos validados de seguridad alimentaria.

Los enfriadores de aceite enfriados por aire de Noran son adecuados para equipos donde la temperatura estable del aceite es esencial para un funcionamiento confiable y un control térmico.

1. Centros de mecanizado CNC

Controla el calor generado durante el mecanizado continuo para respaldar el funcionamiento estable del equipo y el rendimiento del mecanizado.

2. Tornos y fresadoras CNC

Elimina el calor de los sistemas de corte y lubricación, lo que ayuda a mantener condiciones operativas constantes.

3. Rectificadoras

Proporciona enfriamiento de aceite estable para ayudar a controlar el calor generado durante las operaciones de rectificado de alta velocidad.

4. Prensas hidráulicas y estaciones hidráulicas

Controla la temperatura del aceite hidráulico para reducir el sobrecalentamiento y mantener un rendimiento hidráulico confiable.

5. Centros de corte

Admite la eliminación continua de calor de los sistemas de corte durante procesos de mecanizado exigentes.

6. Máquinas de grabado

Ayuda a mantener una temperatura estable del aceite durante el mecanizado de precisión de larga duración.

7. Sistemas de lubricación mecánica

Controla la temperatura del aceite lubricante para respaldar una lubricación estable y reducir el desgaste relacionado con el calor.

1. ¿Qué rango de temperatura puede controlar el enfriador de aceite?

El enfriador de aceite puede controlar la temperatura del aceite de refrigeración de 5 °C a 50 °C, según las condiciones de funcionamiento.

2. ¿Qué equipo puede utilizar un enfriador de aceite?

Es adecuado para centros de mecanizado CNC, tornos, fresadoras, rectificadoras, prensas hidráulicas, máquinas de grabado, estaciones hidráulicas y sistemas de lubricación.

3. ¿Por qué es importante el control de la temperatura del aceite?

La temperatura estable del aceite ayuda a reducir el sobrecalentamiento y las fluctuaciones térmicas, lo que favorece el rendimiento del equipo, la estabilidad del mecanizado y la vida útil.

4. ¿Cuál es la ventaja de un enfriador de aceite enfriado por aire?

Utiliza aire ambiente para la disipación de calor y no requiere una torre de enfriamiento externa ni un sistema de agua de enfriamiento, lo que simplifica la instalación.
